JW-1型机动车外廓尺寸检测系统


产品简介

JW-1型机动车外廓尺寸检测系统,采用高速动态激光扫描传感器,非接触的自动扫描机动车外廓形状,利用算法处理实时得到高精度的机动车外形尺寸(如机动车的长、宽、高及轴距等)。本系统完全满足国家标准GB7258-2017《机动车运行安全技术条件》、国家标准GB38900-2020《机动车安全技术检验项目和方法》的要求,广泛适用于机动车安全监测站、汽车制造厂等单位、超限治理等。

产品展示

图片加载中......

详细介绍


一、技术特点


本系统采用三部高速动态激光扫描传感器,其中两部安装在机动车外轮廓尺寸测量车道左右两侧,另外一部传感器安装在机动车外轮廓尺寸测量车道后方,本系统自动对在车道上行驶的车辆进行扫描。

在车辆外轮廓尺寸测量中,激光扫描传感器相对于其他类型的传感器(图像、光幕和超声波方式)具有独到的应用优势和数据特征:

1、测量距离远,测量距离高达50m

2、测量精度高,对于大型车辆的长、宽、高,测量误差不超过0.8%(95%的置信区),测量分辨率为1%

3、测量速度快,整车通过测量后8秒内可得到检测结果

4、环境适应强,不受光线影响,即使在夜间和室外工作环境也能正常使用。

本系统采用网络化接口,本系统软件与汽车安全性能检测线无缝连接,并集成了车辆拍照模块,并实时数据交换及检测调度。完全满足国家标准GB21861-2014、GB/T26765-2023《机动车安全技术检验业务信息系统》、行业标准GA1186-2014《机动车安全技术检验监管系统通用技术条件》等标准的要求。本系统留有与各个管理部门的联网接口,可根据用户及当地管理部门的要求进行编程。

系统软件为Windows操作系统,采用可视化编程工具,SQL数据库,人机界面合理,检测功能强大,检测效率高,操作简便、易维护。可扩展性强、联网兼容性高。

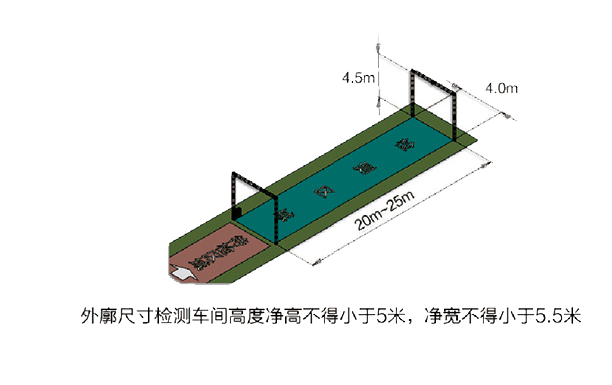

本系统可以安装在检测线的外检和检测车间内,安装位置可以选择工位之间20-25米处(可视现场情况进行调整)

检测场地:采用通道式过车,特殊要求另行协商(可与并装轴轮重仪共工位)

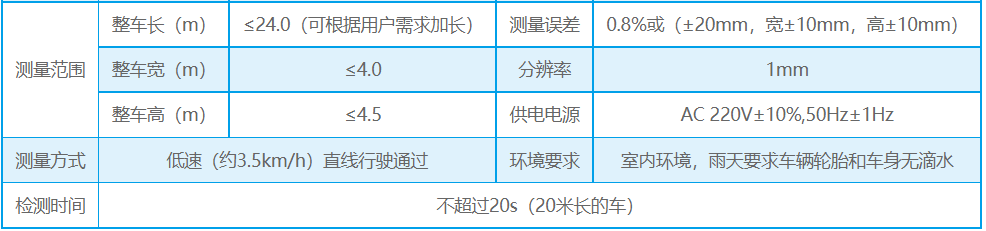

二、主要技术参数





三、结构和工作原理


1、系统组成


JW-1型机动车外廊尺寸检测系统由激光扫描模块、拍照模块、控制模块组成。

激光扫描模块:用于车辆长、宽、高数据扫描。

拍照模块:用于车辆前后方向拍照。

控制模块:由主控计算机、控制柜、测量软件组成,用于指挥控制系统的测量行为。


2、平面布局




1)车辆进入待检区域,启动系统软件开始检测。激光扫描传感器开始跟踪被检测车辆 02

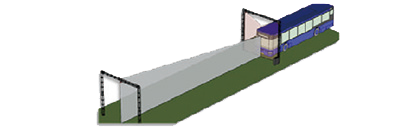

2)被检车辆低速向前直线行驶,被检车辆的车头一旦进入进口桁架处激光扫描传感器检测区域,检测系统自动记录车辆断面尺寸,同时出口桁架处传感器记录当前距离 03

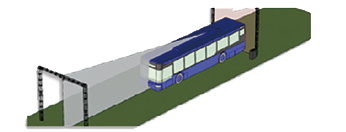

3)被检车辆的车尾一旦驶出进口桁架处激光扫描传感器检查区域,检测系统自动完成被检车辆的外形尺寸的数据。检测系统软件根据采集的尺寸数据,运用独特的数据去噪算法及滤波,采用专门开发的车辆外形分析模块,自动去除不计入车辆外形的部件(如后视镜、转向指示灯等部件)尺寸,得到法规规定的被检车辆长宽高等外形尺寸。 04




四、系统配置


序号 名称 型号 规格及配置 数据 厂家
1 计算机 双核、内存4G、显示器19寸、硬盘500G 1套
2 测控软件 JW-1 含尺寸检测、标定,车辆牌照灯模块等 1套 成都成保
3 激光扫描器 3只 进口
4 打印机 HP1025 1台 惠普
5 摄像机 DS-2CD2T35D-13 6mm 含电源、支架
6 路由器 16口 1台 TP-LINK
7 网线 1箱 安普AMP
8 网络水晶头 20个 安普AMP
9 电源线 RW 3×1 200米
10 电源接线板 8位 2个 公牛
11 机柜 1个
12 A4复印纸 A4 1包
13 电源插头 3脚 5个
14 LED屏 24点阵 单排六字网络接口
15 安装附件 1套
