平板设备常见故障排查


发布日期:2018/12/12
故障分析处理

故障1:电源电压不正常


排查方法:

1、 电源未接通。

2、 保险芯未接或熔断。

3、 开关电源故障。

4、 印制板故障、短路。


故障2:灯箱有正常指令,但系统不执行后续动作


排查方法:

1、 系统电源是否打开。

2、 使用IOTEST测试光电信号是否正常。


故障3:工位Monitor程序与总控断开,连接不上


排查方法:

1、 通过操作系统网络设置查看工位与系统是否连接。

2、 Ping计算机IP地址,查看工位与系统连接状况。

3、 通过“netstat”命令查看网络状态。

4、 如发现设置正确但网络依旧断开,则需仔细检查网线连接状况。

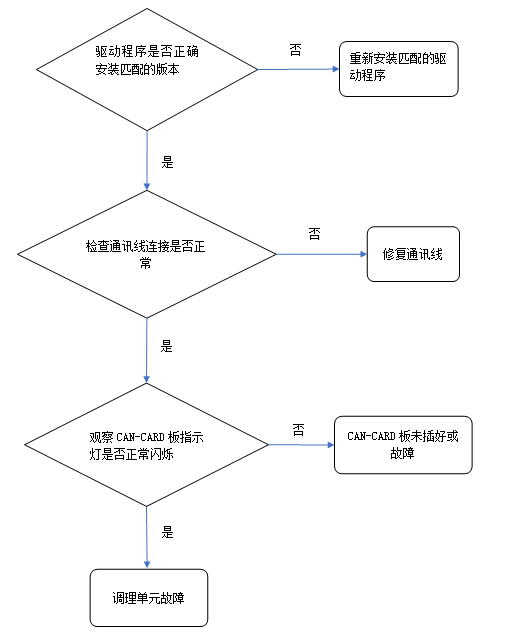

故障4:IOTEST测试程序无反应


排查方法:

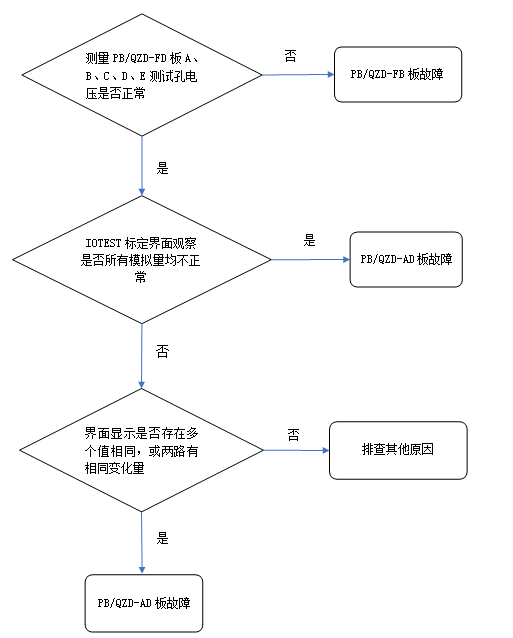

故障5:模拟输入值不正确


排查方法:

1、 检查传感器,用万用表欧姆档测量传感器四根信号线阻值,电源一组阻值大约350欧,信号一组阻值大约350欧。

2、 检查屏蔽线是否接好。

3、 印制板排查



故障6:数字输入不正常


排查方法:

1、 光电开关故障。

2、 光电开关连线是否正常。

3、 QZD-IO板故障,特别是所有工位数字信号都不正常的情况。

4、 如仅有一两个工位数字信号异常,则对应工位的CAN-CARD板有问题。


故障7:数字输出不正常


排查方法:

1、 IOTEST输出起始地址不正确,或未勾选有效位。

2、 如所有工位数字输出信号均不正确,则QZD-IO板或QZD-DB板故障。

3、 如仅有一两个工位异常,则相应工位CAN-CARD板存在问题。

4、 如果QZD-IO板工作时指示灯正常亮起,而主机没有动作,则大概率QZD-DB板或接线存在问题。
